超聲波液位計盲區產生的原因
發布時間：2021-04-24 09:34:18??點擊次數：3424次
什么是超聲波液位計的工作盲區?
當物體離眼睛較近且角度一定的時候，反而看不清楚了或者看不見，在這一范圍就叫做盲區。
工作原理

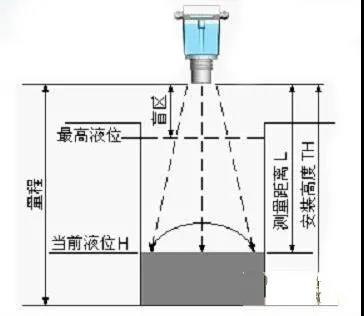

超聲波液位計的工作原理，是根據超聲波的發射和接收來實現的。
超聲波在空氣中傳輸?shù)乃俣仁且欢ǖ?，超聲波發射出去，然后接收液面或物面反射回來的波，從發射開始計時，到接收到回波結束。
超聲波在空氣中傳輸?shù)臅r間就定了。
因?yàn)槭且粋€來回，那實際距離就是距離的一半。池子的深度或罐體的高度是一定的。
那實際液位就是池子的深度減去超聲波液位計測量的距離，就是液位或物位的高度了。由此，就實現了超聲波測量液位或者物位了。
盲區形成的不同原因

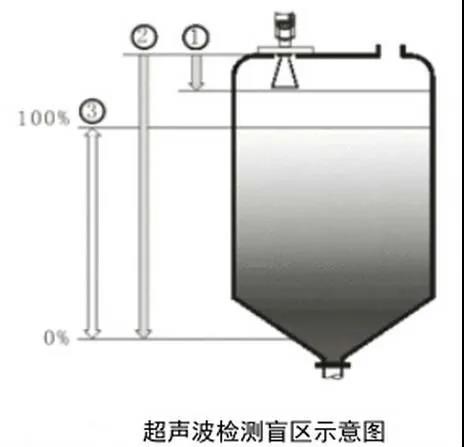

超聲波液位計的盲區，根據量程的不同，盲區也不同。量程小，則盲區小，量程大，則盲區大。但一般都在 30cm-50cm之間。所以一般在安裝超聲波液位計的時候盲區一定是要考慮進去的。
在特殊場合，會要求盲區很小，這個時候可以考慮小盲區超聲波液位計，其盲區一般只有4-6cm。但其量程也相對較小，只有0.6m。在很多液位測量的領域，因?yàn)榭臻g的限制，安裝條件的限制，需要盲區很小的超聲波液位計。
超聲波液位計液位進入盲區，通常會顯示二次回波對應的液位位置。舉例而言，如果盲區是0.3m，液面至換能器(或探頭)表面的距離是0.2m，則液位計會顯示對應空間距離為0.4m的液位值。
由于在測量液位時，液面反射良好，因此超聲波液位計發出的聲脈沖，經液面反射后，回波到達換能器(或探頭)表面后又會被重新反射回液面，并被再次反射回?fù)Q能器并接收，這時的回波即為二次回波。
如果反射條件良好，還可能收到多次回波(多次往返的回波)。
