一體式超聲波液位計是一種由微處理器控制的非接觸式連續液位測量?jī)x。安裝簡單，測量方便，不受液體粘度和密度的影響。由于它沒有機械運動部件，可靠性更高，維護工作量更少，因此在液位測量中得到廣泛應用。但測量精度相對較低，測量中存在盲區，不能在壓力容器中測量，也不能用于測量揮發性介質。



一體式超聲波液位計的測量原理

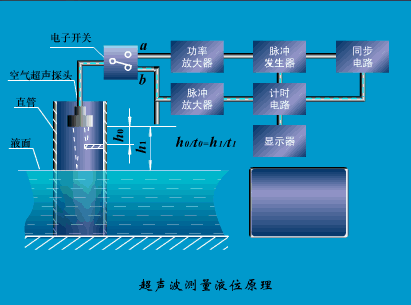

在一體式超聲波液位計的測量中，超聲波脈沖由傳感器(換能器)發出，經物體表面反射后，由同一傳感器(換能器)接收，并轉換成電信號。傳感器(傳感器)和被測液位之間的距離由超聲波發射和接收之間的時間來計算。



因此，一體式超聲波液位計利用測量回波距離的原理，根據超聲波的發射和接收進行測量。



由于超聲波的發射和接收是一次往返，實際測量的距離值用公式表示：S=CT/2。其中s為測得的距離值，c為聲速，t為傳播時間。



超聲波在空氣中的傳播速度是固定的，池子的深度或水箱的高度也是固定的。實際液位是池子或罐體等容器的深度減去超聲波測量的距離，即液位或液位的高度。從而實現了液位的超聲波測量。
